Câmara SHED
A Câmara SHED (Sealed Housing for Evaporative Determination) NAPRO é uma solução completa para ensaios de emissões evaporativas automotivas, desenvolvida para atender às exigências das principais normas nacionais e internacionais. A linha conta com 4 modelos para diferentes aplicações — de veículos leves completos até componentes individuais do sistema de combustível.
Selecione o modelo:
SHED VVVT — Standard
Download do Catálogo
Solução completa para ensaios de emissões evaporativas em veículos leves, com sistema avançado de variação de volume e controle térmico (VVVT — Variable Volume Variable Temperature). Amplamente utilizada por montadoras, fabricantes de componentes e centros de pesquisa e homologação automotiva, com suporte técnico em todo o Brasil.
Características Técnicas
| Parâmetro | Especificação |
|---|---|
| Dimensões externas (aprox.) | 3000 (L) × 3100 (A) × 7000 (P) mm |
| Dimensões internas (aprox.) | 2900 (L) × 3000 (A) × 6820 (P) mm |
| Dimensões da porta | 2900 (L) × 3000 (A) mm |
| Volume interno aproximado | 60 m³ |
| Vedação da porta | Guarnição inflável |
| Abertura da porta | Sistema pneumático |
| Janelas de inspeção | 2 — vidro duplo temperado (porta e parede lateral) |
| Revestimento interno | Painéis em aço inox escovado com piso polido |
| Revestimento externo | Painéis em chapa de alumínio |
| Ponto de injeção | Propano e/ou etanol na lateral da câmara |
Conformidade Normativa
| Norma | Escopo |
|---|---|
| NBR 11481 e NBR 16927 | Normas brasileiras ABNT |
| PROCONVE P7 e P8 | Programa brasileiro de controle de emissões |
| US EPA 40 CFR Parte 86 | Regulamentação federal americana |
| CARB | California Air Resources Board (veículos leves) |
| ECE 91/441, EU 2000 | Normas europeias |
| LEV 6, LEV 6+, LEV 7 e LEV 8 | Low Emission Vehicle standards |
Aplicações
• Ensaios de emissões evaporativas em veículos de passeio, utilitários e minivans
• Testes Diurnal e Hot Soak conforme EPA e CARB
• Testes ORVR (Onboard Refueling Vapor Recovery) — escotilhas opcionais
• Homologação veicular para PROCONVE, ABNT, EPA e legislação europeia

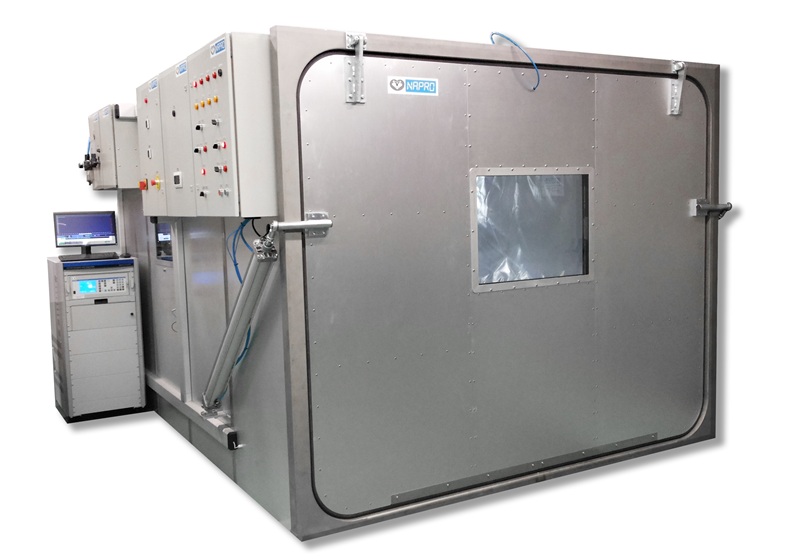

SHED VVVT — Moto
Download do Catálogo
Modelo desenvolvido especificamente para ensaios de emissões evaporativas em motocicletas (Motociclos), combinando sistema avançado de variação de volume com controle preciso de temperatura (VVVT). Dimensionado para atender às normas vigentes para este segmento de veículos, com a mesma robustez e confiabilidade da linha SHED NAPRO.
Características Técnicas
| Parâmetro | Especificação |
|---|---|
| Dimensões externas (aprox.) | 2500 (L) × 2000 (A) × 3500 (P) mm |
| Dimensões internas (aprox.) | 2300 (L) × 1900 (A) × 3400 (P) mm |
| Dimensões da porta | 2300 (L) × 1900 (A) mm |
| Volume interno aproximado | 14 m³ |
| Vedação da porta | Guarnição inflável |
| Abertura da porta | Sistema pneumático |
| Janelas de inspeção | 2 — vidro duplo temperado (porta e parede lateral) |
| Revestimento interno | Painéis em aço inox escovado com piso polido |
| Revestimento externo | Painéis em chapa de alumínio |
| Ponto de injeção | Propano e/ou etanol na lateral da câmara |
Conformidade Normativa
| Norma | Escopo |
|---|---|
| NBR 11481 e NBR 16529 | Normas brasileiras ABNT para motocicletas |
| PROCONVE P7 e P8 | Programa brasileiro de controle de emissões |
| US EPA 40 CFR Parte 86 | Regulamentação federal americana |
| CARB | California Air Resources Board |
| ECE 91/441, EU 2000 | Normas europeias |
Aplicações
• Ensaios de emissões evaporativas em motocicletas e ciclomotores
• Testes Diurnal e Hot Soak para motociclos conforme EPA e CARB
• Homologação para PROCONVE e normas ABNT específicas para motos

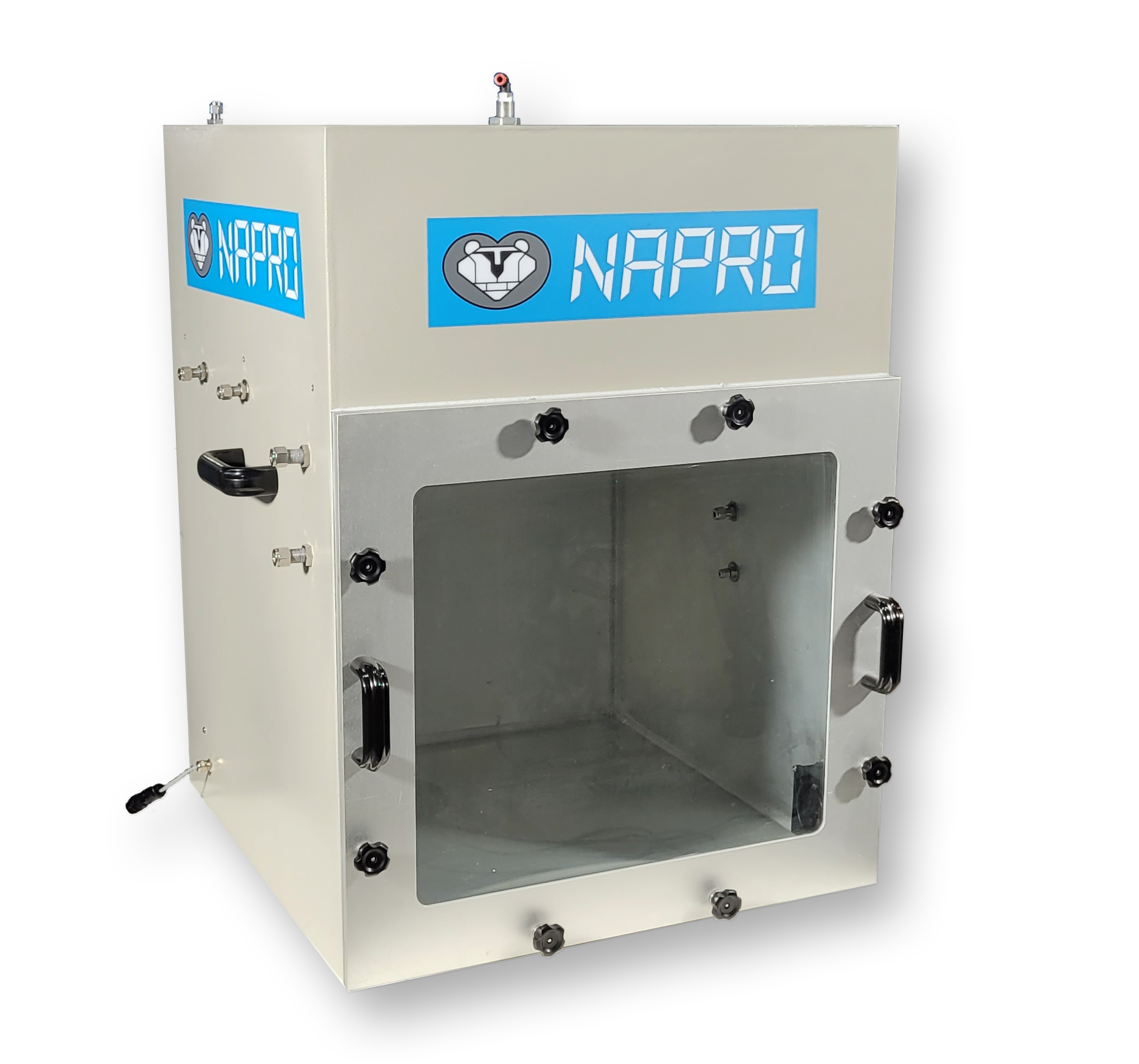

Micro VV SHED
Download do Catálogo
Câmara desenvolvida para ensaios de emissões evaporativas em componentes individuais do sistema de combustível — canisters, tanques, mangueiras e outros itens. Equipada com tecnologia de variação de volume (VV), pode operar de forma autônoma ou integrada ao Mini SHED para controle térmico completo.
Características Técnicas
| Parâmetro | Especificação |
|---|---|
| Dimensões externas (aprox.) | 600 (L) × 800 (A) × 600 (P) mm |
| Dimensões internas (aprox.) | 596 (L) × 470 (A) × 596 (P) mm |
| Dimensões da porta | 520 (L) × 470 (A) mm |
| Estrutura | Estrutura em alumínio com painéis de revestimento interno |
| Operação | Autônoma ou integrada ao Mini SHED (controle térmico) |
| Ponto de injeção | Propano e/ou etanol na lateral da câmara |
Conformidade Normativa
| Norma | Escopo |
|---|---|
| NBR 11481 e NBR 16927 | Normas brasileiras ABNT |
| PROCONVE P7 e P8 | Programa brasileiro de controle de emissões |
| US EPA 40 CFR Parte 86 | Regulamentação federal americana |
| CARB | California Air Resources Board |
| ECE 91 441, EU 2000 | Normas europeias |
| LEV 6, LEV 6+, LEV 7 e LEV 8 | Low Emission Vehicle standards |
Aplicações
• Ensaios de permeação e emissão evaporativa em canisters
• Testes em tanques de combustível individuais
• Ensaios em mangueiras e conexões do sistema de combustível
• Desenvolvimento e validação de componentes automotivos em laboratório
• Certificação e homologação de peças conforme EPA, CARB e ABNT

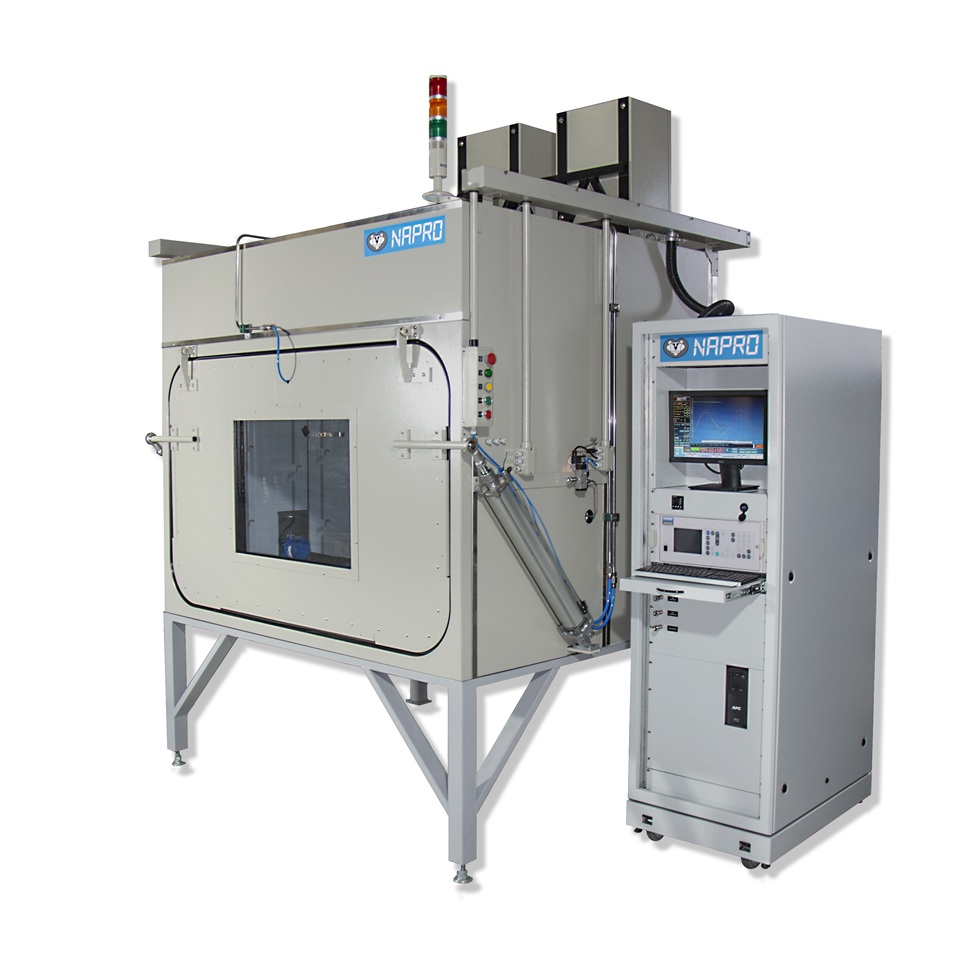

Mini VVVT SHED
Download do Catálogo
Solução compacta para medição precisa de emissões evaporativas em condições controladas. O Mini SHED NAPRO é desenvolvido para ensaios em sistemas e componentes veiculares — tanques de combustível, mangueiras e outros itens — com tecnologia avançada de controle de volume e temperatura (VVVT). Compatível com os requisitos regulatórios nacionais e internacionais vigentes.
Características Técnicas
| Parâmetro | Especificação |
|---|---|
| Dimensões internas (aprox.) | 1800 (L) × 1800 (A) × 1100 (P) mm |
| Dimensões da porta | 1800 (L) × 1100 (A) mm |
| Volume interno aproximado | 3,5 m³ |
| Estrutura | Alumínio com revestimento interno em painéis de alumínio |
| Vedação da porta | Guarnição inflável |
| Abertura da porta | Sistema pneumático |
| Ponto de injeção | Propano e/ou etanol na lateral da câmara |
Conformidade Normativa
| Norma | Escopo |
|---|---|
| NBR 11481 e NBR 16927 | Normas brasileiras ABNT |
| PROCONVE P7 e P8 | Programa brasileiro de controle de emissões |
| US EPA 40 CFR Parte 86 | Regulamentação federal americana |
| CARB | California Air Resources Board |
| ECE 91 441, EU 2000 | Normas europeias |
| LEV 6, LEV 6+, LEV 7 e LEV 8 | Low Emission Vehicle standards |
Aplicações
• Ensaios de emissões evaporativas em tanques de combustível e sistemas
• Testes em mangueiras e componentes do sistema de combustível
• Pesquisa e certificação de emissões veiculares em laboratório
• Desenvolvimento e validação de novos componentes automotivos
• Integração com Micro SHED para configurações de ensaio combinadas
