Laboratório de Emissões

Câmara de Pesagem
de Particulados PM-020

Ambiente controlado para pesagem gravimétrica de filtros de material particulado — conformidade com ABNT NBR 6601:2021. Controle preciso de temperatura e umidade, balança analítica integrada e software NAPRO® de gerenciamento de amostras.

Solicitar Orçamento → Falar com Especialista

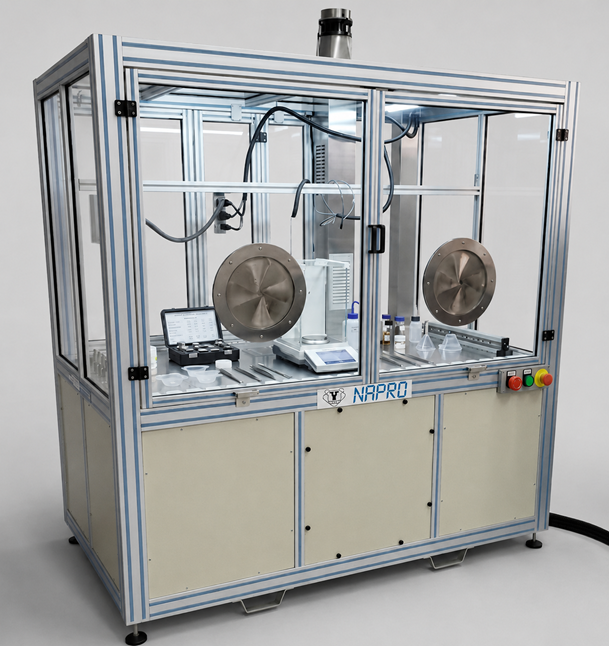

Câmara de Pesagem de Particulados PM-020 NAPRO

Ambiente controlado para pesagem gravimétrica conforme NBR 6601:2021

A Câmara de Pesagem de Particulados PM-020 é um equipamento climatizado projetado para atender as exigências do capítulo 4.7 da ABNT NBR 6601:2021, que especifica as condições ambientais do ambiente de pesagem e balança para determinação de material particulado em ensaios de emissões veiculares.

O sistema mantém temperatura e umidade dentro das faixas exigidas pela norma com alta exatidão, garantindo a rastreabilidade das pesagens. A câmara inclui balança analítica de alta precisão, sistema de filtragem de alta eficiência, CLP e computador com software NAPRO® de controle e registro das amostras.

Conformidade com ABNT NBR 6601:2021 — Cap. 4.7
Temperatura: 20 a 30 °C, exatidão ±1 °C
Umidade relativa: 30% a 70%, exatidão ±3%
Eficiência de filtragem: 99,99%
Balança analítica de alta precisão inclusa
Sensores com calibração RBC rastreável
Software NAPRO® com relatórios e comunicação Wi-Fi
Estrutura interna em aço inox, janelas de policarbonato

Controle ambiental de precisão

A câmara mantém o ambiente interno rigorosamente dentro dos limites exigidos pela norma. O sistema de condicionamento integra condicionador de temperatura, circulador de ar de 12 m³/h e aquecedor/humidificador de 1 kW, operando de forma coordenada pelo CLP para garantir estabilidade mesmo com variações no ambiente externo.

Os sensores de temperatura e umidade relativa possuem calibração RBC rastreável, assegurando a validade metrológica dos registros. As condições do ambiente de instalação requeridas são: temperatura 15–30 °C e umidade relativa 40–80%.

Construção e acesso

Estrutura interna em aço inox — resistente à contaminação e de fácil higienização
Revestimento externo em chapas pintadas
Janelas de policarbonato com acesso para manuseio de amostras
Porta de amostragem e trabalho: 400 × 500 mm
Espaço dedicado para microbalança: 400 × 500 × 340 mm
Iluminação interna por LED

Software NAPRO® de controle

O sistema inclui CLP e computador com Windows 10, com leituras em tempo real da câmara e da balança. O software NAPRO® realiza o controle e acompanhamento das amostras em medição, com geração de relatórios, arquivamento de dados e comunicação Wi-Fi para envio de testes e resultados.

Balança e acessórios inclusos

Balança analítica de alta precisão
Kit de pesagem de filtro
Pinça para manuseio de filtros
Ionizador compacto — neutraliza cargas eletrostáticas nos filtros

Controle de ar ambiente

Condicionador de temperatura
Circulador de ar — 12 m³/h
Aquecedor e humidificador — 1 kW
Sensores de T° e UR com calibração RBC

Especificações Técnicas

Modelo PM-020

Norma de referência ABNT NBR 6601:2021 — Cap. 4.7

Dimensões da câmara 861 L × 1000 H × 736 P mm

Faixa de temperatura 20 a 30 °C

Exatidão de temperatura ±1 °C

Faixa de umidade relativa 30% a 70%

Exatidão de umidade relativa ±3%

Eficiência de filtragem 99,99%

Circulação de ar 12 m³/h

Aquecedor / Humidificador 1 kW

Porta de trabalho 400 L × 500 H mm

Espaço para microbalança 400 L × 500 A × 340 P mm

Material interno Aço inox

Alimentação 220 VAC — 60 Hz

Iluminação LED

Balança inclusa Alta precisão

Calibração dos sensores RBC rastreável

Sistema de controle CLP + Windows 10 + Software NAPRO®

Temp. ambiente de instalação 15 a 30 °C

Umidade ambiente de instalação 40% a 80% UR

Aplicações

Laboratórios de Emissões

Atende diretamente os requisitos da ABNT NBR 6601:2021 para medição gravimétrica de material particulado em ensaios de emissões veiculares.

Montadoras e Centros de P&D

Ambiente controlado para desenvolvimento, homologação e validação de sistemas de pós-tratamento de escape em veículos leves e pesados.

Organismos de Certificação

Infraestrutura metrológica para ensaios de certificação de veículos e componentes exigindo rastreabilidade de pesagem de filtros de particulado.

Institutos de Pesquisa

Suporte a estudos sobre emissões atmosféricas, eficiência de filtros DPF e desenvolvimento de novas tecnologias de controle de particulado.
